西門子 S7-200系列是自控市場上有重要地位的PLC，Siemens公司為S7-200PLC專門編寫了USS4通訊子程序，用于與Siemens自己的MicroMaster系列變頻器通訊。由于USS協議與Danfoss丹佛斯 RS485通訊協議非常相似，所以只要作很小的改動就能使Siemens的USS4通訊子程序?qū)崿F(xiàn)S7-200 PLC與丹佛斯 FC300、VLT2800、2900，5000系列變頻器的通訊控制。


一、硬件接線：

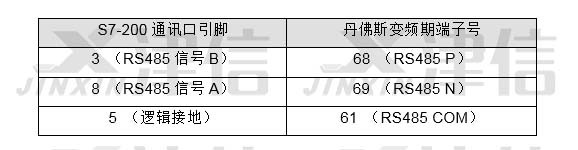

接線對照表如下：


    RS485 P和RS485 N兩根通訊線應該使用屏蔽雙絞線，屏蔽層在Danfoss變頻器側壓接地；如果通訊干擾很厲害，可以將PLC和變頻器的RS485通訊口的地連接在一起，常有奇效。

二、USS協議與Danfoss RS485通訊禎格式對照比較：
    SIEMENS USS通訊協議完全說明可以從support.automation.siemens.com網站上下載。    下面只作簡要說明。
1.    通訊速率：
l  USS協議的波特率為300，600，1200，2400，4800，9600，19200，38400，57600，76800，93750，115200，187500；
l  S7-200 USS4通訊子程序支持的波特率為1200，2400，4800，9600，19200；
l  以Danfoss FC300以例， RS485通訊協議支持的波特率為2400，4800，9600，19200，38400，115200；
上海津信建議使用Danfoss的出廠默認值9600 Bd。

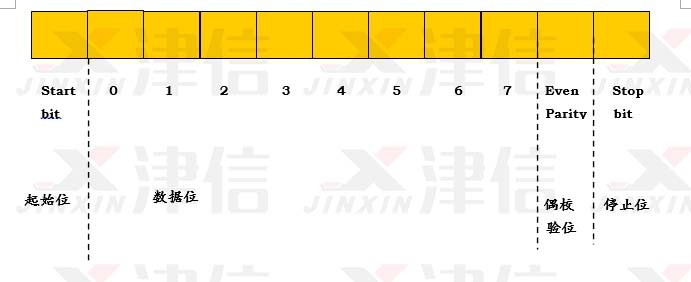

  2．起始位、數據長度、校驗位、停止位：
USS協議的起始位為1位，數據長度為8位，校驗為偶校驗，停止位為1位，與Danfoss RS485通訊協議的規定完全相同。


三、USS協議與Danfoss RS485通訊協議報文格式對照比較：

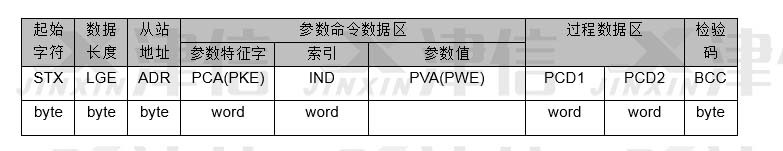

S7-200 USS4通訊子程序支持的USS協議報文格式如下：


首先說明，USS協議的報文框架結構與Danfoss RS485通訊協議的完全相同，下面就其具體定義進行比較：
 1. 起始字符：
USS協議的起始字符為ASCII字符STX （02HEX），與Danfoss RS485通訊協議相同。
 2. 數據長度LGE：
USS協議的數據長度是指LGE后面所跟的字節數，此定義與Danfoss RS485通訊協議相同。
 3. 從站地址ADR：
    USS協議的從站地址定義為RS485標準格式，Danfoss RS485通訊協議也支持RS485標準地址格式（Danfoss自定義的專用地址格式就不能用了）。
 4. 校驗碼BCC：
USS協議的校驗碼是報文中BCC校驗碼前面所有字節作“異或”運算的結果，與Danfoss RS485通訊協議的定義相同。
 5. 過程數據區：
    雖然USS協議支持n個PCD過程數據字，但是S7-200 USS4子程序只支持2個PCD，因此過程數據區的長度與Danfoss RS485通訊協議的定義相同。
 6. 過程數據區的PCD1：
    USS協議定義PCD1為控制字/狀態字，與Danfoss RS485通訊協議相同，只是控制字/狀態字的位功能定義不同。
 7. 過程數據區的PCD2：
   USS協議定義PCD2為主設定值/主實際值，與Danfoss RS485通訊協議相同；Siemens此數據有兩種規格化方式，其一為16進制4000HEX對應100%，與Danfoss定義相同；另一種規格化方式為“絕對值”方式，16進制4000HEX為16384，對應163.84Hz，與Danfoss定義不同。
 8. 參數命令數據區的參數特征字PCA：

位0-10，對應參數號的b0-b10位，USS協議的定義與Danfoss的相同。
  位11，雖然USS協議中定義為參數變動自發信息，但S7-200 USS4通訊子程序沒用到，因此與Danfoss的定義也就相同了，填入0。

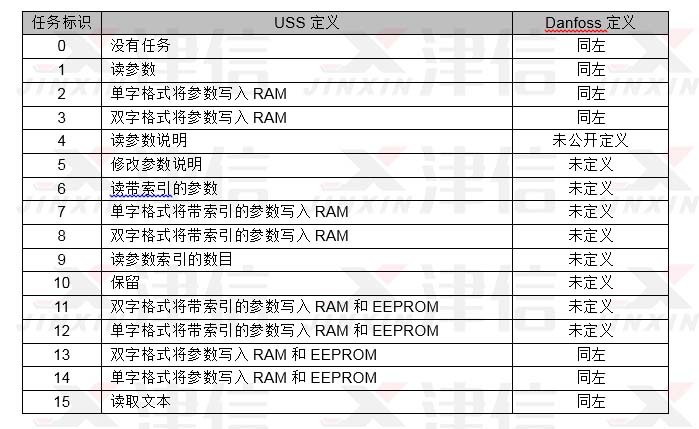

位12-15，任務標識表，主機發給從機時：

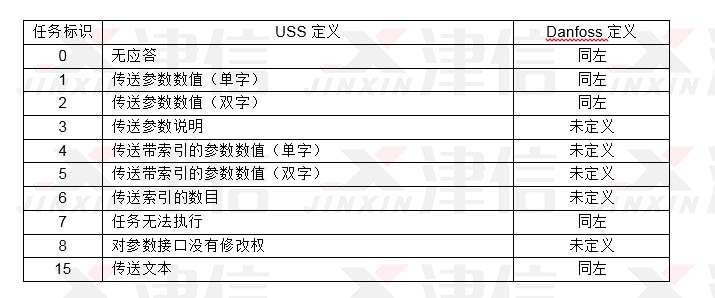

位12-15，任務標識表，從機應答主機時：



S7-200 USS4通訊子程序中用到的任務標識與Danfoss的定義相同。

 9. 參數命令數據區的索引IND：
   USS協議將此字的12-15位定義為擴展參數號，單對于Danfoss變頻器而言，暫時還用不到擴展參數號，填入0。
   其余位USS4通訊子程序中的定義與Danfoss的相同。
 10. 參數命令數據區的參數值PVA(PWE)：
   USS協議主站發送命令時參數值PVA可以為1個字或2個字，而Danfoss RS485通訊協議固定為2個字，這是一個關鍵差異。接收時，無論單字還是雙字PVA，USS4通訊子程序都能正常接收。

四、USS協議與Danfoss VLT變頻器通訊需要做的改動：
    綜上所述，S7-200 PLC USS4通訊子程序與Danfoss RS485通訊協議其實只有一個地方不兼容：USS4中有的通訊命令報文格式的參數值PVA是單字長度，而Danfoss要求固定長度雙字。
為了保持程序的通用性，我們盡量做最小的程序改動。
    分析S7-200 USS4通訊子程序，總共由17個子程序構成，其中Danfoss VLT變頻器要用的，涉及參數值PVA，并且PVA長度只有單字的子程序其實只有2個：
    1．USS4_DRV_CTRL，控制字及總線給定子程序
    2．USS_RPM，讀參數子程序
將這2個子程序發送的PVA長度從單字改為雙字，就能與Danfoss變頻器正常通訊了。而且由于Siemens Micro Master變頻器能識別雙字PVA，所以改動后的程序不影響S7-200 PLC與SIEMENS變頻器之間的通訊。
